강력한 충격 분쇄! 해머크러셔(Hammer Crusher)의 작동 원리와 산업 적용





"큰 입자를 한 번에 분쇄해야 할 때 가장 효과적인 방법은? 고속 회전 해머의 강력한 충격력을 이용한 해머크러셔의 과학적 원리와 실용적인 적용 기술을 알아보자!"

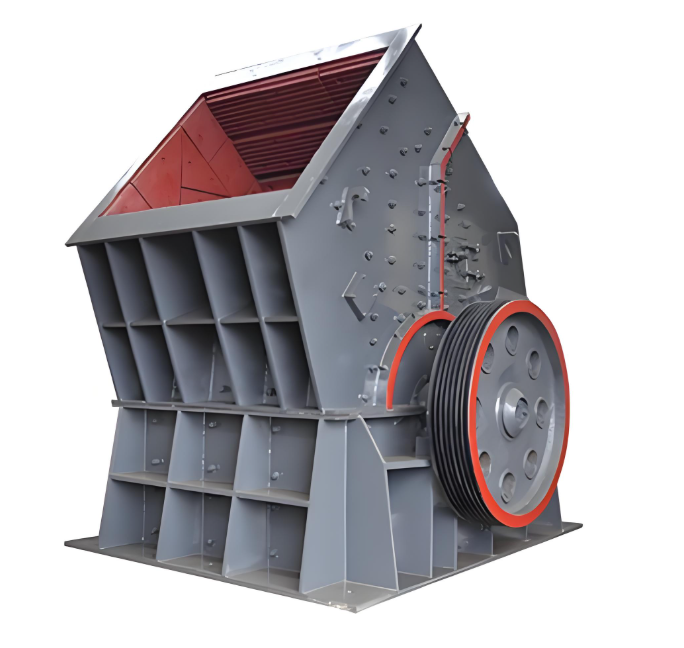

해머크러셔(Hammer Crusher)란?

해머크러셔는 고속 회전하는 로터에 장착된 해머의 강력한 충격력으로 광석을 분쇄하는 장비로, 1920년대 독일에서 본격적으로 개발되었습니다. 대형 입자의 1차 분쇄에 특화되어 있으며, 특히 석회석, 석탄, 중경도 광석 처리에 널리 사용됩니다.

주요 특징

• 발명 역사: 1924년 독일의 Gruendler 사가 최초 상용화
• 적용 광석: 중경도 이하 광석(압축강도 150MPa 미만)에 적합
• 분쇄 원리: 고속 회전 해머의 충격력과 분쇄판과의 상호작용
• 입도 범위: 10-50mm의 비교적 큰 입도 생성
• 분쇄 비율: 10:1에서 최대 20:1까지 가능 (타 분쇄기 대비 높은 비율)

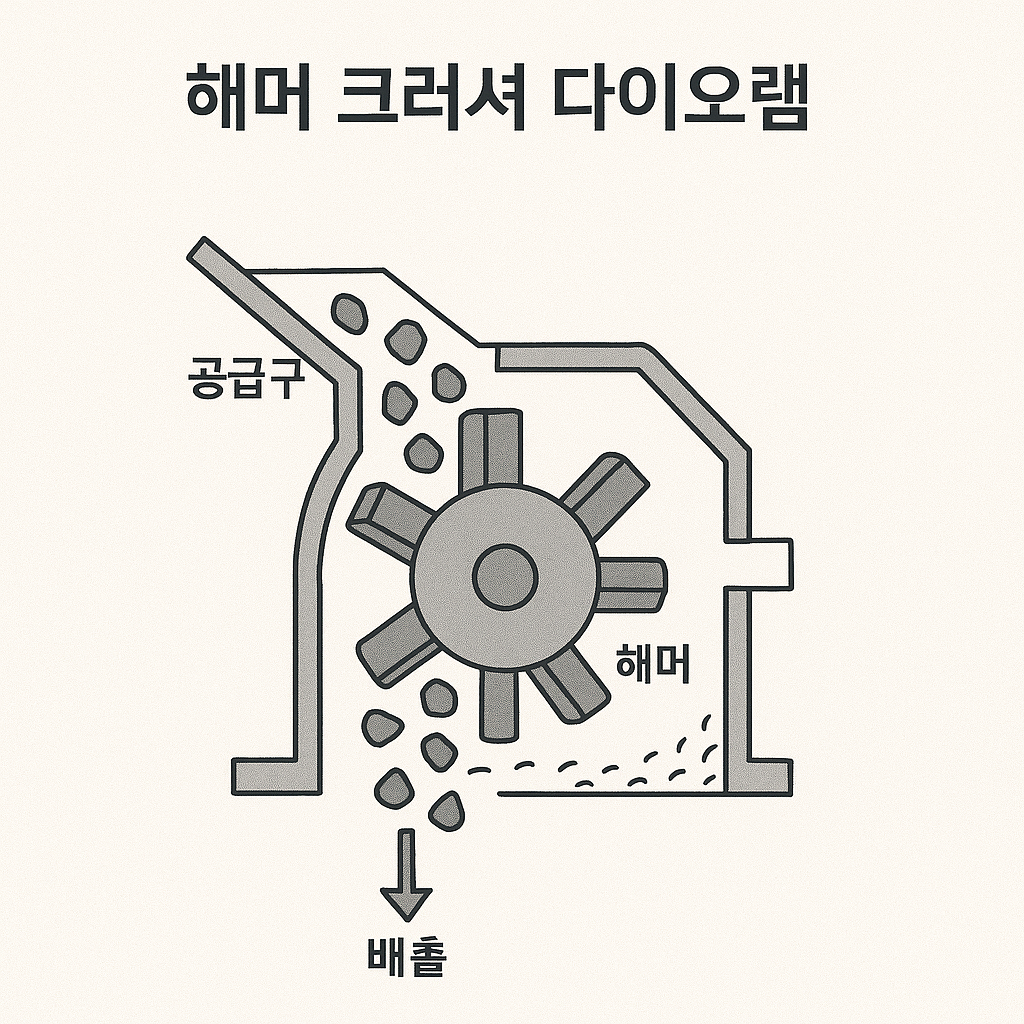

해머크러셔의 구조와 작동 원리

1. 로터 (Rotor)

해머가 장착된 고속 회전 축. 일반적으로 500-1,500rpm으로 회전하며, 직경 800-2,000mm 범위입니다. 고강도 합금강으로 제작되며, 동적 균형이 정밀하게 맞춰져 있습니다.

2. 해머 (Hammers)

분쇄의 핵심 부품으로, 망치 모양의 강철 제품. 일반적으로 4-16개가 로터에 장착됩니다. 마모에 따라 회전 또는 교체 가능하며, 무게는 20-200kg까지 다양합니다.

3. 분쇄판 (Breaker Plate)

광석이 해머에 맞은 후 다시 충돌하는 고정판. 표면에 특수한 패턴이 있어 분쇄 효율을 높입니다. 마모되면 위치 조정 또는 교체가 가능합니다.

4. 체망 (Grate Bars)

분쇄된 물질이 통과하는 배출 그릴. 원하는 입도에 따라 간격(10-50mm)을 조절할 수 있습니다. 내마모성 강재로 제작됩니다.

5. 구동 시스템

일반적으로 75-500kW의 전기 모터와 V-벨트 풀리 시스템으로 구성됩니다. 대형 장비의 경우 유압 커플링을 추가로 장착하기도 합니다.

작동 과정:

광석이 상부 호퍼를 통해 분쇄실로 투입됩니다.

고속 회전하는 로터의 해머가 광석에 강력한 충격을 가합니다.

충격을 받은 광석은 분쇄판에 다시 충돌하며 2차 분쇄가 일어납니다.

분쇄된 물질은 체망을 통과할 수 있을 때까지 이 과정이 반복됩니다.

원하는 크기로 분쇄된 물질은 체망을 통과하여 배출됩니다.

분쇄 효율 결정 요소

• 해머 속도: 일반적으로 35-75m/s의 말단 속도 (너무 높으면 과도한 마모 발생)
• 해머 질량: 더 무거운 해머가 큰 입자 분쇄에 효과적
• 체망 간격: 작은 간격은 미세 입도 생성 but 처리량 감소
• 공급 입자 크기: 일반적으로 체망 간격의 5-10배 크기까지 처리 가능
• 습도: 5% 이상의 수분 함량은 체망 막힘 유발 가능

해머크러셔의 장단점과 현장 적용 사례

장점

• 높은 분쇄 비율: 단일 단계로 큰 분쇄 비율(20:1) 달성 가능
• 간단한 구조: 상대적으로 유지보수가 용이하고 고장률이 낮음
• 건식 분쇄: 물을 사용하지 않아 후처리 공정 간소화
• 다양한 입자 크기: 체망 교체로 다양한 입도 생성 가능
• 점토질 처리: 점성 물질이 비교적 적게 달라붙음

단점

• 마모 문제: 고함량 석영 광석에서 해머와 체망의 급격한 마모
• 소음 및 진동: 충격식 분쇄로 인한 높은 소음(100dB 이상) 발생
• 미분 생성: 충격 분쇄 방식으로 인해 미분이 다량 생성될 수 있음
• 에너지 효율: 압축 분쇄 방식 대비 에너지 효율이 낮을 수 있음

주요 적용 사례:

• 미국 Mississippi 석회석 광산: 시간당 1,200톤 처리량의 초대형 해머크러셔 운영
• 독일 Ruhr 지역 석탄 광산: 내마모 코팅 해머로 수명 3배 연장
• 중국 Shanxi 보크사이트 광산: 이중 로터 해머크러셔로 500mm 입자를 25mm로 1단계 분쇄
• 호주 Queensland 사암 광산: 모바일 해머크러셔 시스템으로 현장 분쇄

해머크러셔의 기술 발전과 최신 트렌드

마모 저항 기술

• 초경합금 해머 표면 용착 기술
• 세라믹 복합재 체망 개발
• 자가 연마형 해머 설계

지능형 제어 시스템

• 진동 모니터링을 통한 불균형 조기 발견
• 마모 예측 알고리즘
• 자동 해머 회전 시스템

친환경 설계

• 소음 감소 덮개 설계
• 먼지 발생 최소화 시스템
• 에너지 회생 제동 시스템

해머크러셔 유형 비교

단일 로터 해머크러셔

• 구조: 1개의 로터와 고정 분쇄판
• 분쇄비: 10:1
• 장점: 구조 간단, 저렴
• 단점: 분쇄 효율 낮음
• 적용: 소규모 플랜트, 연질 광석

이중 로터 해머크러셔

• 구조: 2개의 로터가 반대 방향으로 회전
• 분쇄비: 15:1
• 장점: 높은 분쇄 효율
• 단점: 구조 복잡, 고비용
• 적용: 대규모 플랜트, 중경도 광석

반격식 해머크러셔

• 구조: 로터 + 반격판(impact plate) 조합
• 분쇄비: 20:1
• 장점: 매우 높은 분쇄비
• 단점: 마모 부품 증가
• 적용: 대형 입자 초파쇄

적합한 광물 및 재료

적합한 재료

• 석회암, 백운석
• 석탄, 갈탄
• 보크사이트
• 인회석
• 암염
• 규회석

제한적으로 사용

• 석영 함유 사암
• 철광석(저품위)
• 점토질 광석
• 습식 재료

부적합 재료

• 초경도 광석(압축강도 150MPa 이상)
• 고함량 석영 광석
• 점성 매우 높은 재료
• 금속 함유 재료

Q&A 섹션

해머크러셔에서 해머 수명을 연장하는 방법은?

해머 수명 연장을 위한 실용적인 방법들:

1. 주기적 회전: 해머를 주기적으로 회전시켜 균일한 마모 유도
2. 재질 선택: 광석 경도에 맞는 적절한 재질(고망간강, 크롬 합금 등) 선택
3. 균형 유지: 로터의 동적 균형을 정기적으로 점검
4. 공급 속도: 과도한 공급은 해머에 부하를 증가시킴
5. 예방적 유지보수: 정기적인 마모 측정과 교체 주기 설정

체망 막힘 문제를 해결하는 방법은?

체망 막힘의 주요 원인과 해결책:

1. 습도 문제: 재료 수분 함량이 5% 이상인 경우
- 해결: 전처리 건조 또는 체망 가열 시스템 설치

2. 점성 물질: 점토질 재료의 경우
- 해결: 체망 진동 장치 추가 또는 특수 코팅 체망 사용

3. 과도한 미분: 분쇄 과정에서 생성된 미분이 체망을 막는 경우
- 해결: 체망 간격 조정 또는 공기 분사 시스템 설치

4. 부적절한 체망 설계:
- 해결: 재료 특성에 맞는 체망 형태(원형, 사각형 등) 선택

해머크러셔와 조크러셔 중 어떤 것을 선택해야 하나요?

해머크러셔 선택이 유리한 경우:
- 더 높은 분쇄 비율 필요 시
- 비교적 연질 재료 분쇄 시
- 건식 분쇄 선호 시
- 다양한 입도 조절 필요 시

조크러셔 선택이 유리한 경우:
- 매우 경질 재료 분쇄 시
- 더 낮은 마모 비용 원할 시
- 더 조용한 작동 환경 필요 시
- 점성 재료 처리 시

"해머크러셔는 대형 입자를 효과적으로 분쇄하는 강력한 솔루션입니다. 다음 회차에서는 초미세 분쇄의 새로운 패러다임 '제트밀'의 혁신적인 기술을 소개하겠습니다!"
