고효율 분쇄의 비밀! 롤크러셔(Roll Crusher)의 원리와 적용 기술



"상대적으로 부드러운 광석을 균일한 크기로 분쇄하는 가장 효율적인 방법은? 압축 분쇄의 대표 주자 롤크러셔의 작동 원리와 현장 적용 노하우를 공개합니다!"

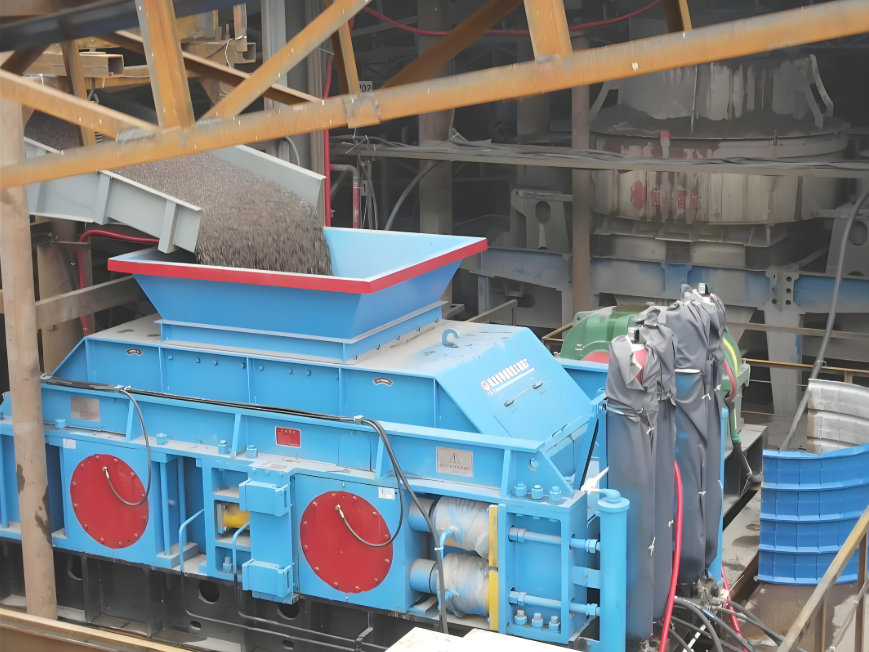

롤크러셔(Roll Crusher)란?

롤크러셔는 두 개의 회전하는 롤러 사이에서 광석을 압축 분쇄하는 장비로, 1800년대 후반 영국에서 처음 개발되었습니다. 비교적 부드러운 광석을 균일한 입도로 분쇄하는 데 특화되어 있으며, 특히 석탄, 암염, 인회석 등에 널리 사용됩니다.

주요 특징

• 발명 역사: 1858년 영국의 Charles Brown이 최초 특허 출원
• 적용 광석: 중경도 이하의 광석(압축강도 200MPa 미만)에 적합
• 분쇄 원리: 회전하는 두 롤러 사이의 압축력과 전단력을 이용한 분쇄
• 입도 범위: 일반적으로 1-20mm의 비교적 균일한 입도 생성
• 분쇄 비율: 4:1에서 최대 7:1까지 가능

롤크러셔의 구조와 작동 원리

1. 롤러 (Rolls)

분쇄의 핵심 부품으로, 일반적으로 고주철 또는 고강도 합금제로 제작됩니다. 표면에 그루브(홈)가 있는 경우와 매끈한 경우가 있습니다.

2. 프레임 (Frame)

전체 장비를 지지하는 강력한 구조물로, 주물 또는 용접 구조로 제작됩니다. 분쇄 시 발생하는 높은 하중을 견딜 수 있어야 합니다.

3. 조정 장치 (Adjustment Mechanism)

롤러 간 간격을 조절하여 분쇄 입도를 제어하는 장치. 수동, 하이드롤릭, 스프링 등 다양한 방식이 있습니다.

4. 구동 시스템 (Drive System)

전기 모터, V-벨트, 기어 감속기로 구성됩니다. 일반적으로 50-300rpm의 회전 속도를 가집니다.

5. 안전 장치 (Safety Device)

경질 이물질 유입 시 롤러가 자동으로 벌어지는 스프링 또는 하이드롤릭 시스템.

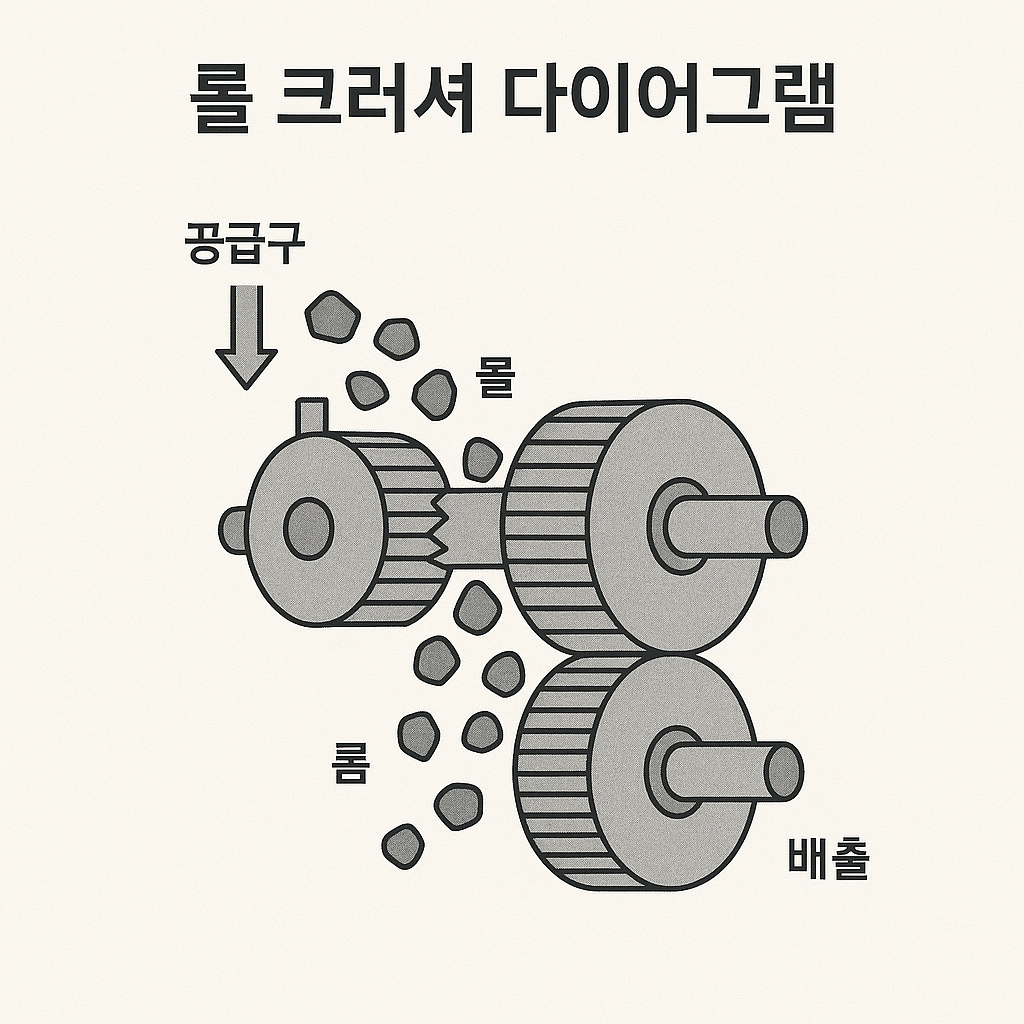

작동 과정:

광석이 상부 호퍼를 통해 롤러 사이로 투입됩니다.

두 롤러가 서로 반대 방향으로 회전하며 광석을 끌어들입니다.

롤러 사이의 좁은 간격에서 광석이 압축 및 전단력을 받으며 분쇄됩니다.

분쇄된 물질은 중력에 의해 하부로 배출됩니다.

분쇄 입도는 롤러 간 간격 조절로 제어됩니다.

분쇄 효율 결정 요소

• 롤러 직경: 직경이 클수록 더 큰 입자 처리 가능 (일반적으로 400-1500mm)
• 롤러 표면: 매끈한 표면(균일한 입도) vs 홈진 표면(더 큰 분쇄력)
• 회전 속도: 일반적으로 50-300rpm (광석 종류에 따라 최적화 필요)
• 롤러 간 간격: 설정 간격의 2-3배 크기까지의 입자 처리 가능
• 압축력: 롤러 단위 길이당 1-10톤의 힘 적용 가능

롤크러셔의 장단점과 현장 적용 사례

장점

• 균일한 입도: 비교적 좁은 입도 분포의 제품 생성
• 낮은 과분쇄: 압축 분쇄 방식으로 미분 생성 최소화
• 에너지 효율: 충격 분쇄 방식 대비 에너지 소비 20-30% 감소
• 간단한 구조: 유지보수가 용이하고 고장률이 낮음
• 소음 및 진동 적음: 충격식 분쇄기 대비 작동 환경이 양호

단점

• 경질 광석 한계: 압축강도 200MPa 이상의 단단한 광석에는 부적합
• 점토질 문제: 점성 물질이 롤러에 달라붙을 수 있음
• 용량 제한: 대용량 처리에는 다단계 시스템 필요
• 롤러 마모: 고함량 석영 광석에서 마모 가속화

주요 적용 사례:

• 호주 Hunter Valley 석탄 광산: 시간당 2,000톤 처리용 대형 롤크러셔 8기 운영
• 칠레 Atacama 암염 광산: 3단 롤크러셔 시스템으로 98% 이상 5mm 이하 입도 달성
• 미국 Florida 인회석 광산: 이중 롤크러셔로 150mm 입자를 10mm 이하로 1단계 분쇄
• 캐나다 Saskatchewan 칼리 광산: 내식성 코팅 적용 롤러로 수명 3배 연장

롤크러셔의 기술 발전과 최신 트렌드

고효율 설계

• 하이브리드 드라이브 시스템으로 에너지 효율 25% 향상
• 자동 간격 조정 시스템으로 입도 일관성 유지
• 곡률 롤러 설계로 분쇄 효율 극대화

소재 혁신

• 초경합금 롤러 표면 처리 기술
• 세라믹 복합재 라이너로 마모 저항성 향상
• 자가 윤활 베어링 시스템

스마트 기술

• IoT 기반 실시간 모니터링 시스템
• 마모 예측 알고리즘
• 자동 이물질 제거 시스템

롤크러셔 유형 비교

싱글 롤크러셔

• 구조: 한쪽 롤러 고정, 다른 쪽 조정 가능
• 분쇄비: 4:1
• 장점: 구조 간단, 저렴
• 단점: 분쇄 효율 낮음
• 적용: 예비 분쇄, 소규모 플랜트

더블 롤크러셔

• 구조: 두 롤러 모두 조정 가능
• 분쇄비: 5:1
• 장점: 균일한 입도, 높은 효율
• 단점: 구조 복잡
• 적용: 대부분의 표준 공정

트리플 롤크러셔

• 구조: 3단 롤러 시스템
• 분쇄비: 7:1
• 장점: 높은 분쇄비, 균일한 입도
• 단점: 고비용, 대형 설계
• 적용: 고품질 입도 요구 공정

다른 분쇄기와의 비교

항목	롤크러셔	조크러셔	콘크러셔
분쇄 방식	압축+전단	충격	압축
적합 입도	1-20mm	50-250mm	5-50mm
에너지 효율	높음	중간	중간
적용 광석	중경도 이하	경질 광석	중경질 광석
입도 균일성	매우 좋음	나쁨	보통

Q&A 섹션

롤크러셔에서 롤러 간격은 어떻게 결정하나요?

롤러 간격은 다음과 같은 요소들을 고려하여 결정됩니다:

1. 목표 입도: 일반적으로 설정 간격의 2-3배 크기의 입자가 생성됩니다.
2. 광석 특성: 경도가 높을수록 더 넓은 간격이 필요할 수 있습니다.
3. 롤러 직경: 직경이 클수록 같은 간격에서 더 큰 입자 처리 가능.
4. 처리량: 높은 처리량을 원할 경우 간격을 넓히고 다단계 분쇄를 고려합니다.
일반적인 공식: 간격(mm) ≈ 목표 입도(mm) × 0.4 (경험적 계수)

롤러 수명을 연장하는 방법은 무엇인가요?

롤러 수명 연장을 위한 실용적인 방법들:

1. 적절한 재질 선택: 광석 경도에 맞는 롤러 재질(고망간강, 크롬 합금 등) 선택
2. 균일한 공급: 롤러 전체 길이에 걸쳐 균일한 공급 유지
3. 이물질 제거: 철물 등 경질 이물질이 유입되지 않도록 전자식 탐지기 설치
4. 주기적 회전: 주기적으로 롤러 위치를 바꾸어 고르게 마모되도록 함
5. 적정 분쇄 조건: 과도한 압력이나 처리량을 피하고 정기적으로 마모 상태 점검

점토질 광석 처리 시 발생하는 문제와 해결 방법은?

문제점:
- 롤러 표면에 광석이 달라붙어 분쇄 효율 저하
- 공급 호퍼 막힘 현상 발생
- 분쇄물이 뭉쳐 배출구 막힘

해결 방법:
1. 롤러 표면 처리: 특수 코팅 또는 가열 장치 설치
2. 공급 시스템 개선: 진동 피더 또는 스크레이퍼 장착
3. 보조 장치: 공기 분사 노즐로 롤러 표면 청소
4. 운전 조건 조정: 처리량 감소 또는 간격 증가
5. 건식 처리: 가능한 경우 수분 함량 5% 이하로 유지

"롤크러셔는 중경도 이하 광석을 효율적으로 분쇄하는 최적의 선택입니다. 다음 회차에서는 초고경도 광석 처리의 최종 해결사 '초당류 분쇄기'의 혁신적인 기술을 소개하겠습니다!"
