초미세 분쇄 기술의 정점! 제트밀(Jet Mill)의 원리와 산업 적용



"1마이크론 미만의 극미세 입자가 필요한가? 공기역학적 에너지를 이용한 제트밀의 혁신적인 초미세 분쇄 기술이 어떻게 다양한 산업을 변화시키고 있는지 알아보자!"

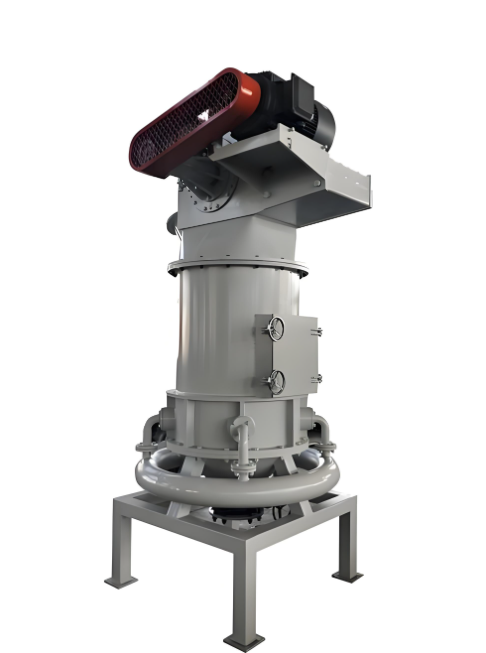

제트밀(Jet Mill)이란?

제트밀은 고속의 가스 제트(주로 압축 공기 또는 질소)를 이용해 입자 간 충돌을 유도하여 극미세 분쇄를 달성하는 장비로, 1940년대 미국에서 처음 개발되었습니다. 기계적 접촉 없이 분쇄가 이루어지는 것이 특징이며, 현재 제약, 신소재, 첨단 세라믹 등 고부가가치 산업에서 필수적인 장비로 자리잡았습니다.

주요 특징

• 발명 역사: 1946년 미국의 Fluid Energy Processing and Equipment Company가 최초 상용화
• 적용 재료: 고경도 재료, 열에 민감한 물질, 고순도 요구 물질에 적합
• 분쇄 원리: 초음속 가스 제트에 의한 입자 간 충돌 분쇄(기계적 접촉 없음)
• 입도 범위: 0.1-20μm의 극미세 입도 생성 가능
• 분쇄 효율: 기존 분쇄기 대비 최대 10배 높은 에너지 효율

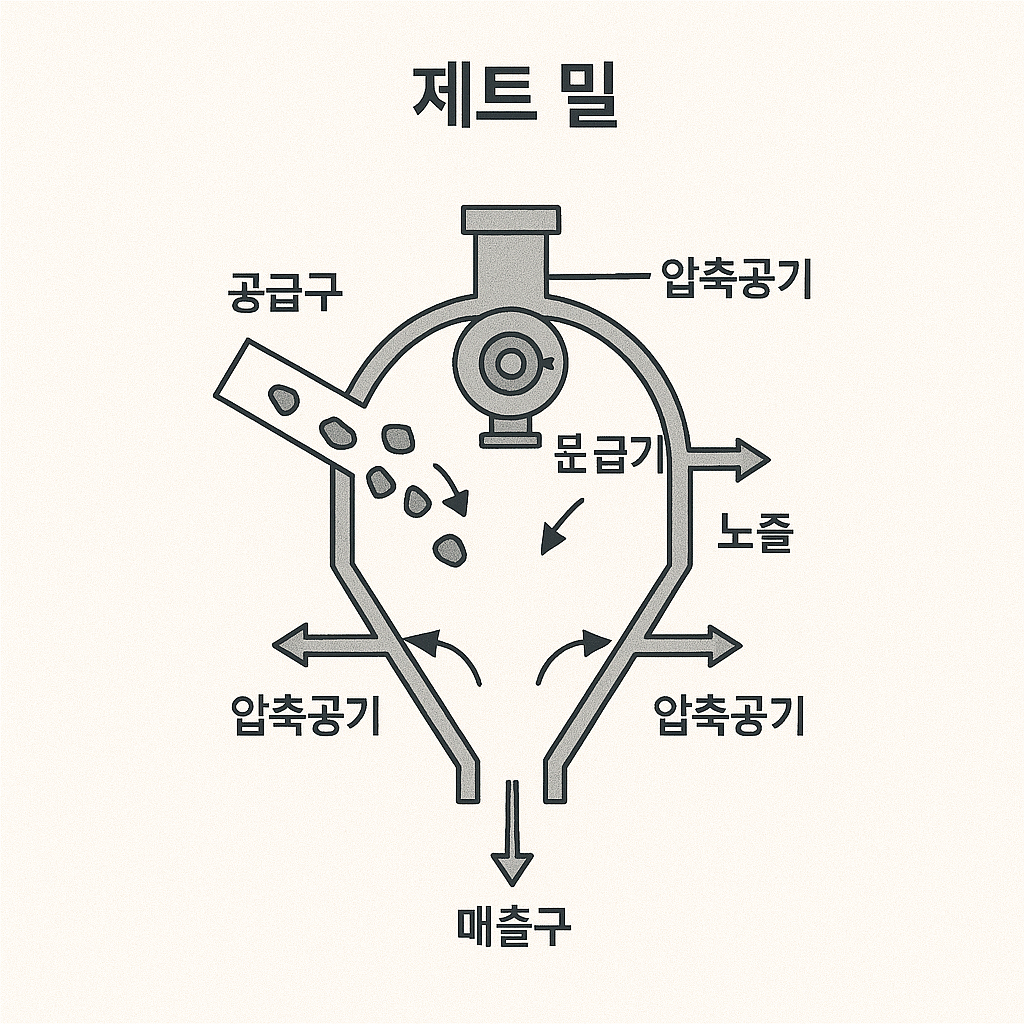

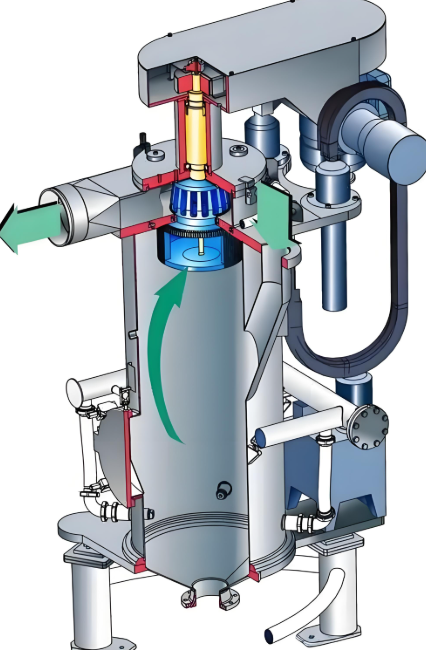

제트밀의 구조와 작동 원리

1. 분쇄 챔버 (Grinding Chamber)

분쇄가 일어나는 원형 또는 타원형의 밀폐 공간. 내부 표면은 특수 코팅되어 마모와 오염을 방지합니다. 일반적으로 50-1,000리터 용량으로 제작됩니다.

2. 노즐 (Nozzles)

초음속 가스 제트를 생성하는 장치. 초합금 또는 세라믹으로 제작되며, 각도와 크기가 정밀하게 설계됩니다. 일반적으로 2-12개의 노즐이 장착됩니다.

3. 분급기 (Classifier)

분쇄된 입자를 크기별로 분리하는 장치. 원심력과 공기 흐름을 이용해 원하는 입도만 배출하고, 큰 입자는 재분쇄를 위해 반환합니다.

4. 가스 공급 시스템

고압(6-10bar)의 건조하고 깨끗한 가스(공기 또는 질소)를 공급하는 시스템. 공기 압축기, 냉각기, 건조기, 필터 등으로 구성됩니다.

5. 집진 시스템

미세 입자를 포집하는 사이클론, 백필터 또는 전기집진기. 분쇄 효율과 제품 회수율을 결정하는 핵심 부품입니다.

작동 과정:

원료가 분쇄 챔버로 공급됩니다(피더 시스템 또는 중력 공급).

고압 가스가 노즐을 통해 초음속(마하 2-3)으로 분사됩니다.

가스 흐름에 휩쓸린 입자들이 서로 충돌하며 분쇄됩니다.

분급기에서 원하는 크기의 입자만 선별되어 배출됩니다.

미분쇄 입자는 재순환되어 계속 분쇄됩니다.

분쇄된 제품은 집진 시스템에서 포집됩니다.

분쇄 효율 결정 요소

• 가스 압력: 일반적으로 6-10bar(노즐 출구에서 마하 2-3)
• 가스 유량: 분쇄 챔버 크기에 맞는 최적 유량 유지
• 공급 속도: 과도한 공급은 분쇄 효율 저하
• 분급기 속도: 높을수록 더 미세한 입도 선택
• 원료 특성: 경도, 밀도, 수분 함량 등이 분쇄 효율에 영향

제트밀의 장단점과 현장 적용 사례

장점

• 극미세 입도: 0.1μm 이하의 초미세 입자 생성 가능
• 순도 유지: 기계적 접촉 없어 오염 최소화
• 열 민감성 물질: 가스 팽창으로 인한 냉각 효과
• 복잡한 형상: 구형에 가까운 입자 형성
• 마모 부품 없음: 유지보수 비용 감소

단점

• 고비용: 고압 가스 시스템으로 인한 초기 투자 및 운영 비용 높음
• 에너지 소비: 고압 가스 생성에 많은 에너지 필요
• 점성 물질: 점성 높은 재료 처리 어려움
• 습도 영향: 고습도 환경에서 작동 문제 발생 가능

주요 적용 사례:

• 제약사 Pfizer: 나노 크기의 활성약물성분(API) 생산
• 반도체 회사 TSMC: 초고순도 세라믹 분말 제조
• 배터리 업체 Panasonic: 리튬이온배터리 양극재 분말 분쇄
• 화장품 회사 L'Oréal: 나노 크기의 광산분말 제조
• 항공우주 Boeing: 초경량 복합재료용 분말 생산

제트밀의 기술 발전과 최신 트렌드

에너지 효율화

• 열 회수 시스템 도입
• 가변 노즐 설계로 가스 소비 최적화
• AI 기반 실시간 압력 조정 시스템

초고순도 기술

• 전체 세라믹 라이닝 시스템
• 무기성 가스(질소, 아르곤) 순환 시스템
• 자기 베어링 적용

스마트 제어

• 실시간 입도 분석 시스템 연동
• 예측 유지보수 시스템
• 원격 모니터링 및 제어

제트밀 유형 비교

유체 에너지 밀 (Fluid Energy Mill)

• 구조: 원형 챔버 + 접선 방향 노즐
• 입도: 1-20μm
• 장점: 단순한 구조, 넓은 입도 분포
• 단점: 에너지 효율 낮음
• 적용: 일반 화학제품, 식품

스파이럴 제트밀 (Spiral Jet Mill)

• 구조: 나선형 가스 흐름
• 입도: 0.5-10μm
• 장점: 균일한 입도 분포
• 단점: 처리량 제한
• 적용: 제약, 고순도 재료

반대류 제트밀 (Opposed Jet Mill)

• 구조: 상반된 노즐 배치
• 입도: 0.1-5μm
• 장점: 매우 미세한 입도 가능
• 단점: 고비용
• 적용: 나노 재료, 첨단 세라믹

적합한 재료 및 산업 적용 분야

적합한 재료

• 금속 산화물(Al₂O₃, TiO₂, SiO₂ 등)
• 고경도 세라믹
• 의약품 활성 성분
• 반도체 소재
• 고성능 폴리머

주요 적용 산업

• 제약 및 바이오
• 전자 및 반도체
• 에너지 저장 장치
• 고급 코팅
• 첨단 세라믹

부적합 재료

• 고점성 재료
• 고습도 재료
• 낮은 융점의 열가소성 수지
• 과도한 탄성 재료

Q&A 섹션

제트밀에서 사용하는 가스 종류는 어떻게 선택하나요?

가스 선택은 다음과 같은 요소들을 고려하여 결정됩니다:

1. 공기: 가장 일반적, 경제적이지만 산화 가능 물질에는 부적합
2. 질소: 산화 방지 필요 시, 순도 99.9% 이상 사용
3. 아르곤: 고반응성 물질, 극고순도 요구 시
4. 이산화탄소: 특수한 냉각 효과 필요 시

선택 기준:
- 물질의 산화 민감도
- 순도 요구 사항
- 경제성
- 가스 공급 인프라

제트밀 운영 비용을 줄이는 방법은?

에너지 비용 절감 전략:

1. 가스 재순환: 폐가스를 정화 후 재사용하는 시스템 도입
2. 공급 최적화: 과도한 공급은 에너지 낭비 유발
3. 노즐 관리: 마모된 노즐은 가스 효율 저하
4. 시스템 단열: 열 손실 최소화
5. 스마트 제어: 실시간 모니터링으로 최적 운영 조건 유지

유지보수 비용 절감:
- 예방적 유지보수 프로그램 수립
- 고품질 필터 사용으로 시스템 수명 연장

제트밀과 볼밀 중 어떤 것을 선택해야 하나요?

제트밀 선택이 유리한 경우:
- 10μm 이하의 극미세 입도 필요 시
- 고순도 요구 사항이 있을 때
- 열에 민감한 물질 처리 시
- 기계적 오염을 피해야 할 때

볼밀 선택이 유리한 경우:
- 비교적 큰 입도(10-200μm) 요구 시
- 점성 재료 처리 시
- 낮은 초기 투자 비용 선호 시
- 대량 생산 필요 시

"제트밀은 21세기 첨단 소재 산업의 핵심 장비로 자리매김했습니다. 이번 시리즈를 통해 광석 가공 분쇄기의 다양한 원리와 적용 사례를 살펴보았습니다. 다음 시리즈에서는 광물 선별 기술의 최신 동향을 다룰 예정이니 많은 관심 부탁드립니다!"
