광석 분쇄의 두 번째 단계! 콘크러셔(Cone Crusher)의 모든 것



"조크러셔로 1차 분쇄를 마친 광석을 더 곱고 균일하게 만들려면? 2차 분쇄의 핵심 장비인 콘크러셔의 정교한 원리를 알아보자!"

콘크러셔(Cone Crusher)란?

콘크러셔는 중간 크기의 광석을 더 작고 균일한 입자로 분쇄하는 2차 분쇄기로, 1920년대 초 미국에서 개발되었습니다. 조크러셔보다 더 정교한 입도 조절이 가능해 현대 광산에서 필수 장비로 자리잡았습니다.

주요 특징

• 발명 배경: 1차 분쇄된 광석의 균일도 향상 필요성 대두
• 적용 광석: 모든 중경도 광석(철, 구리, 금, 은 등)에 적합
• 분쇄 원리: 회전하는 내부 맨틀과 고정 외부 라이너 사이의 압축 및 전단력 활용

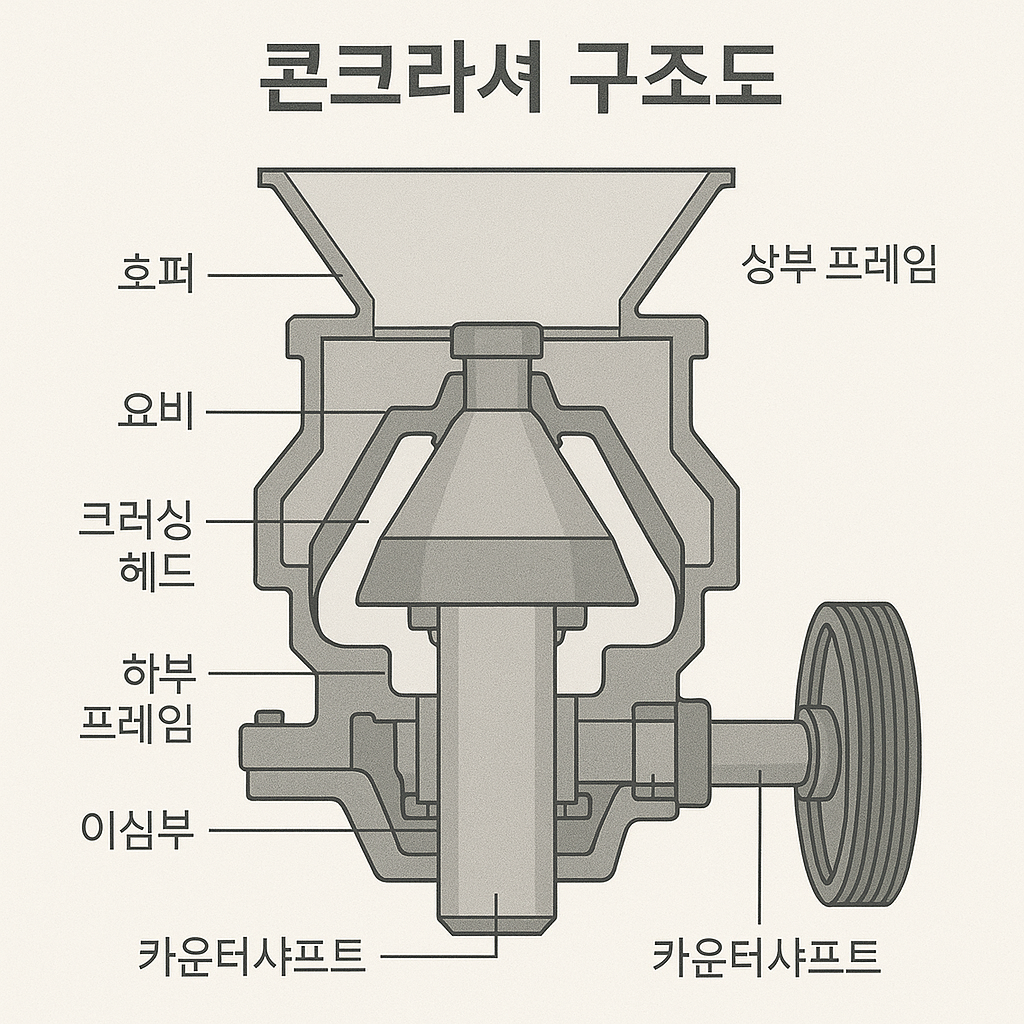

콘크러셔의 구조와 작동 원리

핵심 부품 구성:

1. 맨틀(Mantle): 회전하는 주분쇄 부품
2. 라이너(Concave): 고정된 외부 부품
3. 이젝션 포트: 분쇄물 배출구
4. 조정 링: 분쇄 간격 조절 장치

작동 과정:

1. 1차 분쇄된 광석이 분쇄실 상부에 투입
2. 편심구동장치로 맨틀이 라이너에 대해 편심 회전
3. 광석이 압축과 전단력을 동시에 받으며 분쇄
4. 분쇄도에 따라 자동으로 배출되는 자유낙하 시스템

분쇄 비율: 일반적으로 4:1~6:1로 조크러셔보다 더 균일한 입도 생성

콘크러셔의 장단점과 현장 적용 사례

장점

• 균일한 입도: 입자 크기 분포가 좁아 후공정 효율 향상
• 자동화 용이: 하이드롤릭 시스템으로 간편한 설정 변경 가능
• 에너지 효율: 지속적인 분쇄 방식으로 단위당 에너지 소비 감소

단점

• 초기 투자 비용 높음: 조크러셔 대비 2~3배 비싼 가격
• 복잡한 유지보수: 내부 부품 교체에 전문 기술 필요

적용 사례:

• 캐나다 Sudbury 니켈 광산: 3단계 콘크러셔 시스템 도입
• 남아공 Bushveld 백금 광산: 시간당 2,000톤 처리용 초대형 장비 운영

기술 발전과 최신 트렌드

• 스마트 제어 시스템: 실시간 분쇄 모니터링과 자동 최적화
• 하이브리드 드라이브: 전기/디젤 듀얼 동력 시스템
• 자재 혁신: 초경량 초경도 합금 맨틀 개발
• 모듈러 설계: 현장에서의 빠른 부품 교체 가능

Q&A 섹션

Q1. 콘크러셔와 조크러셔를 동시에 사용해야 하나요?

A: 일반적으로 1차(조크러셔)→2차(콘크러셔) 조합이 표준이지만, 일부 소규모 광산에서는 생략 가능합니다.

Q2. 분쇄 크기 조절은 어떻게 하나요?

A: 하이드롤릭 시스템으로 맨틀 위치를 상하 조정해 간격을 변경합니다.

Q3. 수명은 얼마나 되나요?

A: 일반적으로 맨틀 8,000~10,000시간, 라이너 12,000~15,000시간 사용 가능합니다.

"콘크러셔는 광석 가공의 품질을 결정하는 핵심 장비입니다. 다음 회차에서는 미세 분쇄를 담당하는 '볼밀'의 세계로 들어가 보겠습니다!"
