광석 가공의 핵심! 분쇄기 종류와 원리 총정리 1: 조크러셔(Jaw Crusher)



"광석을 효율적으로 분쇄하려면 어떤 장비를 선택해야 할까? 광산 현장에서 가장 먼저 마주하는 조크러셔의 중요성과 원리를 파헤쳐보자!"

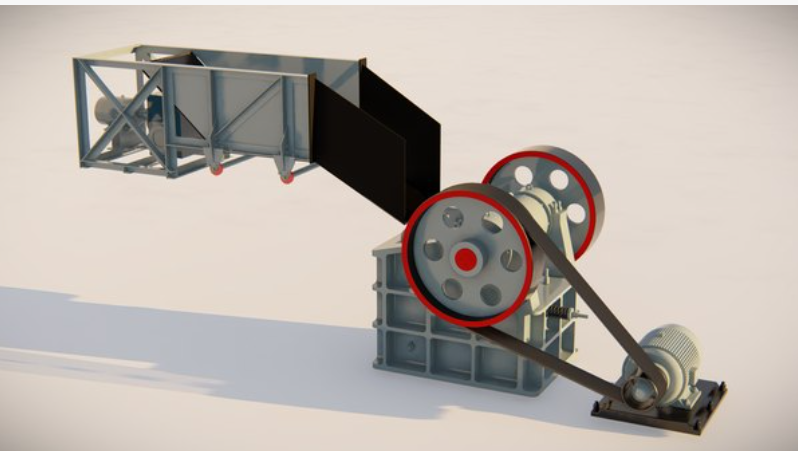

조크러셔(Jaw Crusher)란?

조크러셔는 광석 분쇄의 첫 단계에서 사용되는 대표적인 1차 분쇄기로, 고체 광석을 거칠게 부수는 역할을 합니다. 1858년 미국의 Eli Whitney Blake에 의해 발명되었으며, 현대까지 구조적 개선을 거쳐 고효율 장비로 발전했습니다.

주요 특징

• 발명 배경: 산업 혁명 시기 광산 수요 증가로 인해 기계적 분쇄 필요성 대두.
• 적용 광석: 철광석, 구리광석, 금광석 등 경도가 높은 광석에 적합.
• 분쇄 원리: 고정된 턱판과 움직이는 턱판의 압축력으로 광석을 파쇄 (간헐적 분쇄 방식).

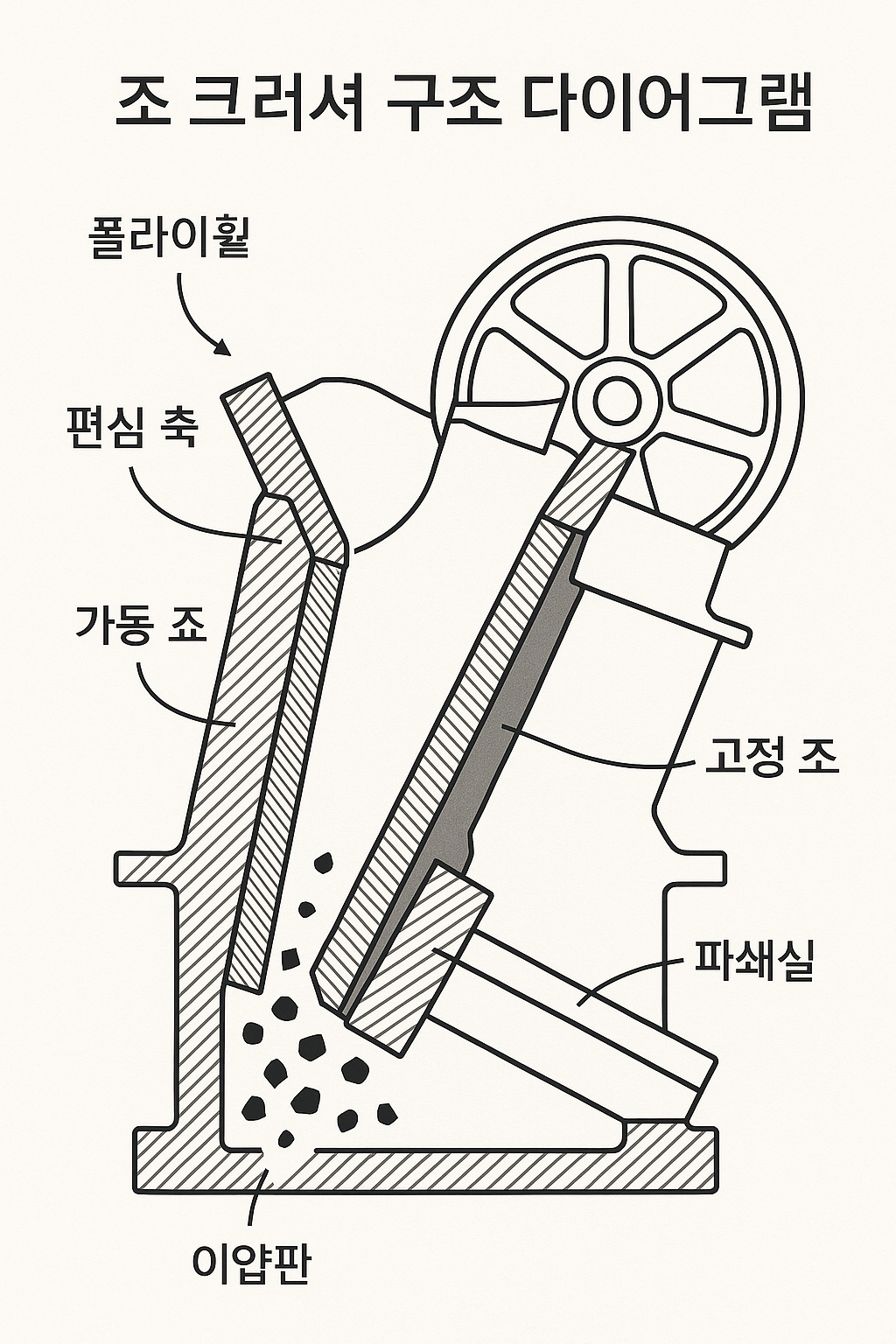

조크러셔의 구조와 작동 원리

조크러셔는 다음과 같은 핵심 부품으로 구성됩니다:

1. 고정 턱판(Fixed Jaw): 분쇄 시 움직이지 않는 판.
2. 이동 턱판(Swing Jaw): 크랭크 메커니즘으로 전후 운동하며 광석을 분쇄.
3. 피봇 플레이트(Pitman): 동력을 전달하는 연결 장치.
4. 토글 플레이트(Toggle Plate): 과부하 시 파괴되어 기계 보호.

작동 과정

1. 광석이 분쇄실 상부에 투입됩니다.
2. 이동 턱판이 고정 턱판 쪽으로 압력을 가하며 광석을 분쇄합니다.
3. 분쇄된 광석은 하부 배출구로 떨어집니다.

분쇄 비율(Crushing Ratio): 일반적으로 6:1 ~ 8:1로, 큰 입자를 1/6 크기로 분쇄 가능합니다.

조크러셔의 장단점과 현장 적용 사례

장점

• 높은 내구성: 튼튼한 구조로 경도 높은 광석 처리 가능.
• 유지보수 용이: 토글 플레이트 등 보호 장치로 고장률 감소.
• 에너지 효율성: 1차 분쇄에 적합해 전체 공정 비용 절감.

단점

• 진동/소음 발생: 충격식 분쇄로 인한 환경적 문제.
• 미세 분쇄 한계: 2차 분쇄기(예: 콘크러셔) 필요.

적용 사례

• 칠레 Escondida 구리 광산: 1차 분쇄 공정에 조크러셔 3대 병렬 운영.
• 호주 Pilbara 철광석 광산: 시간당 1,500톤 처리 가능한 대형 장비 도입.

기술 발전과 최신 트렌드

• 자동화 시스템: IoT 센서로 실시간 분쇄 상태 모니터링.
• 친환경 설계: 소음 차폐 장치 및 진동 감소 기술 적용.
• 하이브리드 모델: 전기/디젤 듀얼 엔진으로 에너지 절약.

Q&A 섹션

Q1. 조크러셔는 어떤 광석에 가장 적합한가요?

A: 단단한 철광석, 화강암 등 고경도 물질에 효과적입니다. 연질 광석은 오버킬 가능성이 있습니다.

Q2. 분쇄 크기는 어떻게 조절하나요?

A: 이동 턱판의 개방 간격(Discharge Setting)을 조정해 입자 크기를 제어합니다.

Q3. 유지보수 주기는 어떻게 되나요?

A: 매 500시간 작동 후 그리스 도포, 2,000시간마다 턱판 점검을 권장합니다.

"조크러셔는 광석 가공의 첫 걸음입니다. 다음 회차에서는 2차 분쇄기 콘크러셔의 비밀을 공개합니다!"
