들어가며
모래의 주요 성분으로 흔하게 존재하는 실리콘이 어떻게 현대 디지털 문명의 가장 중요한 재료가 되었을까요? 이번 글에서는 반도체 혁명을 이끈 실리콘의 과학적 특성, 초고순도 실리콘 제조 공정, 그리고 반도체 산업에서의 핵심 역할을 탐구해보겠습니다. 스마트폰부터 인공지능 슈퍼컴퓨터까지, 모든 디지털 기술의 핵심에 자리한 이 놀라운 원소가 어떻게 정보화 시대를 가능하게 했는지 그 이야기를 함께 나누어 보시죠.
💡 놀라운 사실: 현대 스마트폰 한 대에는 실리콘 기반 트랜지스터가 약 150억 개 이상 들어 있습니다. 이는 1950년대 초기 컴퓨터의 트랜지스터 수보다 약 3000만 배 많은 수치입니다.
1. 실리콘의 과학적 특성과 결정 구조
원자번호 14번의 실리콘은 주기율표에서 14족에 속하는 준금속 원소로, 탄소와 같은 족에 속하지만 금속과 비금속의 중간적 성질을 나타냅니다. 실리콘의 독특한 물리화학적 특성은 다음과 같습니다:
- 밀도: 2.33 g/cm³
- 녹는점: 1,414°C
- 모스 경도: 6.5
- 반도체 성질: 밴드갭 1.12eV
- 산화 상태: +4
- 공유 결합: 강한 SP³ 혼성 궤도
- 산화물 형성: SiO₂ (강한 보호막)
- 화합물 다양성: 실리케이트 등
- 전도성: 순수시 절연체
- 도핑 효과: P형/N형 반도체
- 이동도: 전자 1,500 cm²/(V·s)
- 유전율: 11.7
실리콘은 다이아몬드와 유사한 면심입방정계 결정 구조를 가지고 있습니다. 각 실리콘 원자는 네 개의 다른 실리콘 원자와 공유 결합을 형성하며, 이 결합 각도는 109.5도입니다. 실리콘의 가장 큰 장점은 표면에 쉽게 형성되는 이산화규소(SiO₂) 층으로, 이는 반도체 공정에서 자연적인 절연막 역할을 합니다. 또한 실리콘은 갈륨비소(GaAs) 등 다른 반도체 재료에 비해 가공이 용이하고 원료가 풍부해 상업적으로 가장 널리 사용됩니다.
2. 반도체 제조 공정과 실리콘의 정제
반도체 등급의 초고순도 실리콘(99.999999999% 순도)을 생산하기 위해서는 복잡한 다단계 공정이 필요합니다:
| 공정 단계 | 수행 작업 | 결과물 | 순도 |
|---|---|---|---|
| 1. 석영광 정제 | 모래에서 SiO₂ 추출 | 고순도 석영 | 99.9% |
| 2>3. 실리콘 정제 | 지멘스 공정 | 폴리실리콘 | 99.9999% |
| 4. 단결정 성장 | Czochralski 법 | 실리콘 잉곳 | 99.9999999% |
| 5. 웨이퍼 가공 | 절단, 연마 | 실리콘 웨이퍼 | 99.999999999% |

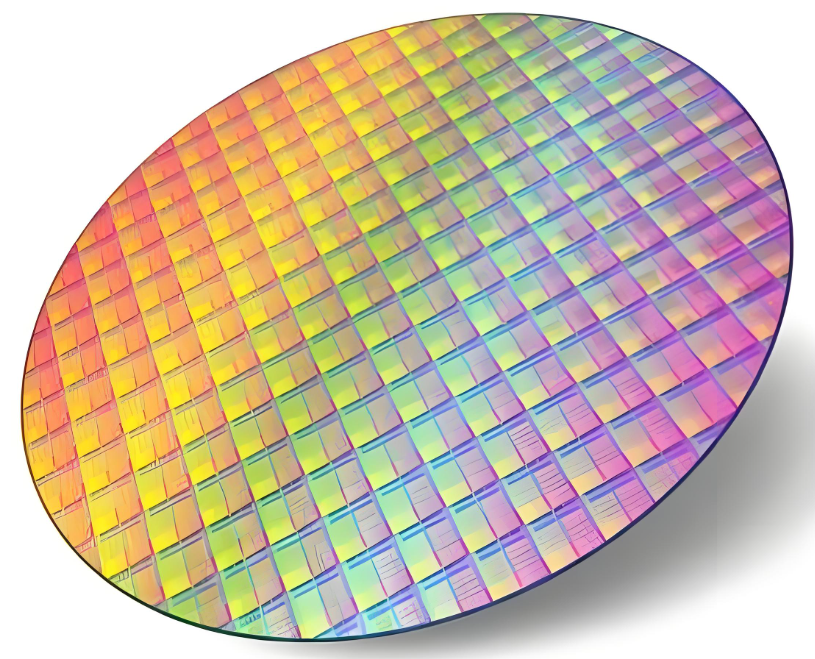

반도체 제조의 핵심은 Czochralski(CZ) 법으로 단결정 실리콘 잉곳을 성장시키는 과정입니다. 이 공정에서 고순도 폴리실리콘은 1,400°C 이상의 온도에서 용융된 후, 씨앗 결정을 서서히 들어 올리면서 단결정 막대를 형성합니다. 결과적으로 생산된 실리콘 잉곳은 직경 300mm(12인치), 길이 1-2m에 이르며, 이는 약 0.7mm 두께로 절단되어 웨이퍼가 됩니다. 한 장의 300mm 웨이퍼에서 약 700개의 스마트폰용 칩을 생산할 수 있습니다.
반도체 칩의 주요 구성 요소
3. 실리콘 기술의 발전과 미래 전망
실리콘 반도체 기술은 지속적으로 발전해 왔으며, 주요 기술 이정표는 다음과 같습니다:
실리콘 기술의 발전은 무어의 법칙을 따라 트랜지스터 크기를 지속적으로 축소해 왔습니다. 2023년 현재 최첨단 공정은 3nm(나노미터) 기술 노드에 도달했으며, 이는 원자 약 30개 크기에 해당합니다. 그러나 실리콘의 물리적 한계가 다가오면서 새로운 혁신 기술들이 등장하고 있습니다:
- FinFET 트랜지스터
- 나노시트 트랜지스터
- 3D NAND 메모리
- 실리콘 카바이드(SiC)
- 실리콘-게르마늄(SiGe)
- 2D 재료 통합
- 칩렛 기술
- 3D IC
- 하이브리드 본딩
실리콘 카바이드(SiC)와 같은 신소재는 고전압, 고온 환경에서 실리콘보다 우수한 성능을 보여 전기차와 신재생 에너지 시스템에 혁신을 가져오고 있습니다. 또한 3D 적층 기술은 수직 방향으로 집적도를 높여 무어의 법칙의 한계를 극복할 새로운 길을 제시하고 있습니다. 인텔과 TSMC는 2025년까지 2nm 공정과 3D 적층 기술을 결합한 차세대 반도체를 출시할 계획입니다.
🚀 기술 전망: 2023년 IBM은 실리콘 기반 2nm 칩 기술을 발표했으며, 이는 1cm² 면적에 500억 개의 트랜지스터를 집적할 수 있습니다. 이는 인간 대뇌 피질의 시냅스 밀도에 근접하는 수준입니다.
마치며
실리콘은 단순한 모래의 구성 성분에서 인류 역사상 가장 중요한 재료로 변모했습니다. 오늘날 실리콘 없이는 스마트폰, 컴퓨터, 인터넷, 인공지능 등 현대 문명의 모든 디지털 기술이 존재할 수 없었을 것입니다. 반도체 기술이 나노미터 스케일로 진입하면서 실리콘의 물리적 한계에 대한 우려도 제기되고 있지만, 3D 적층 기술과 신소재의 등장으로 실리콘의 시대는 당분간 계속될 전망입니다. 다음 회차에서는 차세대 반도체 소재로 주목받는 그래핀과 2D 재료에 대해 탐구해보겠습니다. 실리콘이 만들어낸 디지털 혁명의 다음 장을 열 새로운 재료들의 매력을 함께 알아보시죠.
🔮 미래 전망: 2030년이 되면 전 세계 실리콘 웨이퍼 시장이 200억 달러를 넘어설 것으로 예상됩니다. 특히 실리콘 카바이드(SiC) 웨이퍼 시장은 연평균 30% 이상 성장할 전망입니다.
